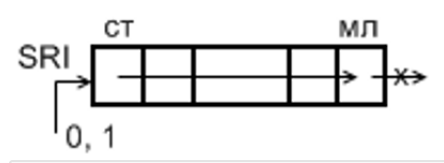

4. Какой вид сдвига показан на рисунке?


Другие предметы Университет Сдвиговые операции в схемотехнике схемотехника университет виды сдвига рисунок электрические схемы анализ схем основы схемотехники Новый

Чтобы ответить на ваш вопрос о виде сдвига, необходимо сначала проанализировать рисунок, который вы упоминаете. Хотя я не вижу рисунка, я могу объяснить основные виды сдвига, которые могут быть изображены.

Существует несколько типов сдвигов в схемотехнике:

• Сдвиг по времени: Этот вид сдвига используется для изменения временных характеристик сигналов. Например, сигнал может быть смещен на определенное время вперед или назад.
• Сдвиг по амплитуде: В этом случае сигнал изменяет свою амплитуду, что может быть показано на графике как вертикальное смещение.
• Сдвиг по частоте: Здесь речь идет о том, что частота сигнала изменяется, что может быть представлено как горизонтальное смещение на графике частотной характеристики.
• Сдвиг по фазе: Это изменение фазы сигнала относительно другого сигнала. На графике это может выглядеть как сдвиг волны влево или вправо.

Если у вас есть возможность, уточните, о каком именно сдвиге идет речь, или опишите рисунок, чтобы я мог дать более точный ответ.
