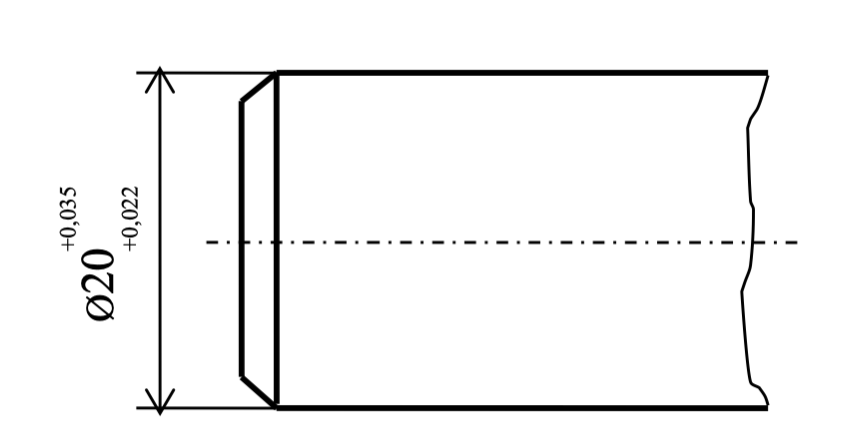

Какое значение действительного размера соответствует годному валу?
- 20,000 мм
- 20,020 мм
- 20,025 мм
- 20,040 мм
- 20,045 мм
Другие предметы Университет Действительный размер и допуски метрология стандартизация сертификация университет действительный размер годный вал измерения точность качество контроль размеров
2025-06-26 02:51:53
Чтобы определить действительный размер, соответствующий годному валу, нам нужно понимать, что такое годный размер и как он связан с допусками и отклонениями.
Шаги решения:
- Определение понятия "годный размер": Годный размер - это размер детали, который соответствует установленным стандартам и требованиям. В случае валов, это значит, что вал должен находиться в пределах допустимых отклонений от номинального размера.
- Установление номинального размера: В данном случае, номинальный размер вала составляет 20,000 мм. Это значение будет служить основой для определения допустимых отклонений.
- Определение допустимых отклонений: Обычно для валов устанавливаются верхние и нижние предельные размеры. Например, если допуск составляет +0,025 мм, то:
- Верхний предельный размер: 20,000 мм + 0,025 мм = 20,025 мм
- Нижний предельный размер: 20,000 мм - 0,000 мм = 20,000 мм
- Сравнение предложенных значений с допустимыми размерами: Теперь мы сравниваем предложенные размеры с определенными пределами:
- 20,000 мм - годный
- 20,020 мм - годный
- 20,025 мм - годный
- 20,040 мм - не годный
- 20,045 мм - не годный
- Вывод: Годными размерами для данного вала являются 20,000 мм, 20,020 мм и 20,025 мм.
Таким образом, действительный размер, соответствующий годному валу, может быть 20,000 мм, 20,020 мм или 20,025 мм. Размеры 20,040 мм и 20,045 мм выходят за пределы допустимых отклонений и, следовательно, не являются годными.
