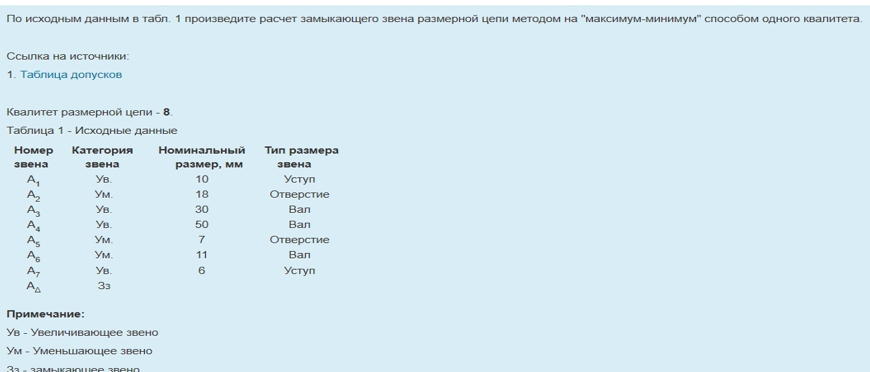

По исходным данным в табл. 1 произведите расчет замыкающего звена размерной цепи методом на "максимум-минимум" способом одного квалитета.

Другие предметы Университет Размерные цепи и их расчет нормирование точности машиностроение расчет размерной цепи замыкающее звено метод максимум-минимум качество деталей инженерные расчеты точность измерений размерные характеристики университетская программа Новый

Для выполнения расчета замыкающего звена размерной цепи методом "максимум-минимум", необходимо следовать нескольким шагам. Давайте рассмотрим процесс более подробно.

Шаг 1: Определение исходных данных

Сначала вам нужно ознакомиться с данными, представленными в таблице 1. Важно понимать, какие размеры и допуски указаны для каждого элемента размерной цепи.

Шаг 2: Определение размеров и допусков

Для каждого элемента размерной цепи определите:

• Основной размер (например, диаметр, длина и т.д.)
• Допуск (разница между максимальным и минимальным значениями размера)

Шаг 3: Определение крайних значений

Для расчета замыкающего звена, необходимо определить максимальные и минимальные значения для каждого элемента:

• Максимальное значение (основной размер + верхний допуск)
• Минимальное значение (основной размер - нижний допуск)

Шаг 4: Составление уравнения размерной цепи

Составьте уравнение, включающее все размеры, которые влияют на замыкающее звено. Обычно это делается в виде:

• Замыкающее звено = Сумма всех размеров + (или -) поправки

Шаг 5: Расчет максимального и минимального значений замыкающего звена

Теперь, используя данные, полученные на предыдущих шагах, рассчитайте максимальное и минимальное значения для замыкающего звена:

• Максимальное значение замыкающего звена = Сумма всех максимальных значений
• Минимальное значение замыкающего звена = Сумма всех минимальных значений

Шаг 6: Определение допуска замыкающего звена

Теперь, когда у вас есть максимальное и минимальное значения замыкающего звена, вы можете определить его допуск:

• Допуск замыкающего звена = Максимальное значение - Минимальное значение

Шаг 7: Анализ результатов

Наконец, проанализируйте полученные результаты, чтобы убедиться, что допуск замыкающего звена соответствует требованиям проектирования и обеспечивает необходимую точность.

Следуя этим шагам, вы сможете успешно рассчитать замыкающее звено размерной цепи методом "максимум-минимум". Если у вас есть конкретные данные из таблицы 1, вы можете применить эти шаги для их анализа и получения результатов.
