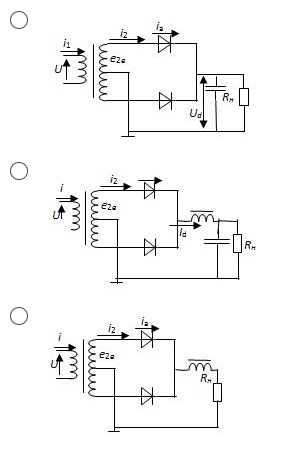

При каком из приведенных фильтрах выпрямитель работает в режиме прерывистого тока id (ток на выходе выпрямителя)?

Другие предметы Университет Выпрямительные схемы выпрямитель режим прерывистого тока ток на выходе фильтры электроника университет Новый

Чтобы ответить на этот вопрос, важно понять, как различные типы фильтров влияют на режим работы выпрямителя, в частности на режим прерывистого тока. Давайте рассмотрим основные типы фильтров и их влияние:

1. Фильтр с конденсатором (С-фильтр):

   Этот фильтр обычно подключается параллельно к нагрузке. Конденсатор заряжается до пикового значения напряжения, а затем разряжается через нагрузку, поддерживая более постоянное напряжение. В этом случае ток через выпрямитель может быть прерывистым, так как конденсатор заряжается только в моменты, когда входное напряжение превышает напряжение на конденсаторе.

2. Фильтр с дросселем (L-фильтр):

   Этот фильтр обычно подключается последовательно с нагрузкой. Дроссель сглаживает колебания тока, что способствует непрерывному току через выпрямитель. Таким образом, он менее подвержен режиму прерывистого тока.

3. Фильтр LC (дроссель и конденсатор):

   Этот фильтр сочетает в себе дроссель и конденсатор, что позволяет более эффективно сглаживать пульсации. Он также способствует поддержанию непрерывного тока через выпрямитель.

4. Фильтр π (пи-фильтр):

   Этот фильтр состоит из конденсатора, дросселя и ещё одного конденсатора. Он обеспечивает высокую степень сглаживания, что делает его менее склонным к прерывистому току.

Таким образом, выпрямитель наиболее вероятно будет работать в режиме прерывистого тока, когда используется фильтр с конденсатором (С-фильтр), так как конденсатор заряжается только в определенные моменты, когда входное напряжение выше напряжения на конденсаторе, что приводит к прерывистому току через выпрямитель.
