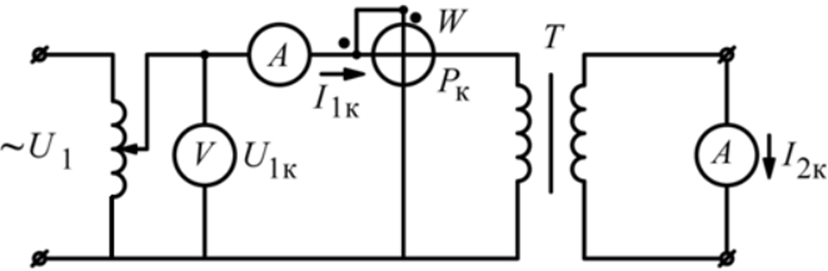

Приведенная на рисунке схема – …

• схема опыта короткого замыкания
• схема опыта холостого хода
• схема номинального режима работы трансформатора
• схема работа трансформатора в согласованном режиме

Другие предметы Университет Схемы работы трансформатора схема короткого замыкания схема холостого хода схема трансформатора работа трансформатора номинальный режим трансформатора Новый

Для того чтобы определить, какая схема представлена на рисунке, необходимо рассмотреть основные характеристики и условия работы трансформатора. Давайте разберем каждую из предложенных схем:

• Схема опыта короткого замыкания: В этом случае трансформатор подключается к источнику питания так, что его вторичная обмотка замкнута. Это позволяет измерить параметры трансформатора при максимальном токе, что важно для определения его короткозамыкательных характеристик.
• Схема опыта холостого хода: Здесь трансформатор подключается к источнику питания, но вторичная обмотка остается разомкнутой. Это позволяет измерить параметры трансформатора при минимальных потерях и определяет его холостое напряжение и ток.
• Схема номинального режима работы трансформатора: В этом случае трансформатор работает в условиях, близких к его номинальным параметрам, когда на первичной и вторичной обмотках подается номинальное напряжение и нагрузка.
• Схема работы трансформатора в согласованном режиме: Это режим, при котором трансформатор работает с нагрузкой, согласованной с его характеристиками, что позволяет достичь максимальной эффективности и минимальных потерь.

Теперь, чтобы точно определить, какая схема изображена на рисунке, нужно обратить внимание на следующие моменты:

1. Если на рисунке показано, что вторичная обмотка замкнута, то это схема короткого замыкания.
2. Если вторичная обмотка разомкнута, то это схема холостого хода.
3. Если трансформатор подключен с нагрузкой, соответствующей его номинальным параметрам, то это схема номинального режима.
4. Если указано, что трансформатор работает с оптимальной нагрузкой для достижения максимальной эффективности, то это схема согласованного режима.

Таким образом, для точного ответа нужно проанализировать рисунок и сопоставить его с описаниями выше. Надеюсь, это поможет вам в определении нужной схемы!
