Привет, помогите посчитать токи I1, I2, ..., I13, указанные на схеме по начальным данным:
R1= 0
R2=70
R3= 0
R4=80
R5=90
R6= 0
R7= 0
R8= 0
R9= 0
R10=60
R11= 0
R12=10
R13= 0
E1= 0
E2=350
E3= 0
E4=150
E5= 0
IK1=0
IK2=2

Задача 1

Определить токи во всех ветвях схемы методом узловых потенциалов, предварительно упростив схему в соответствии с заданными значениями параметров схемы (3.1).

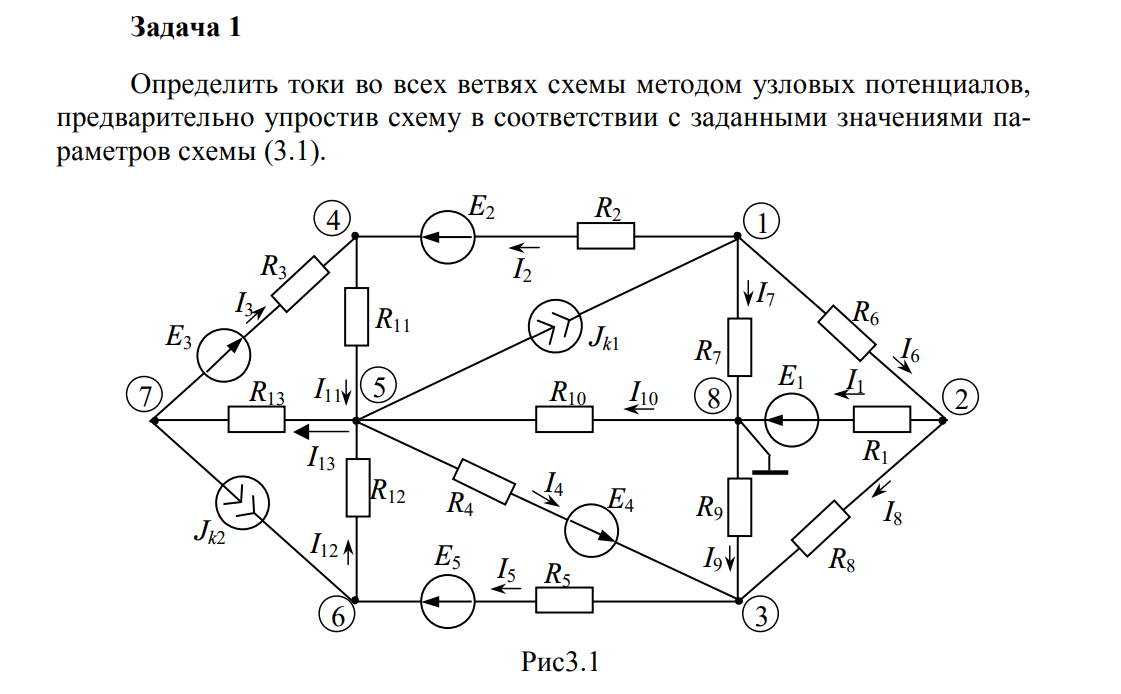

Рис. 3.1
